悟空打印坊歡迎您！ 今天是：
掃一掃，保存聯(lián)系方式

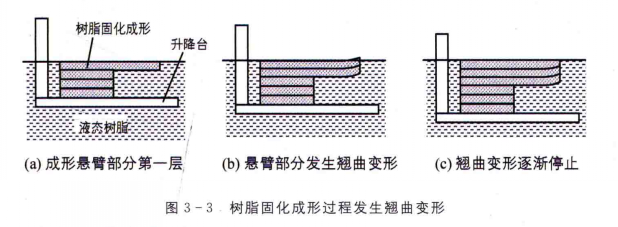

3D打印樹脂高分子材料的聚合反應，一般會出現(xiàn)固化收縮的現(xiàn)象。因此，光固化成形時，光敏樹脂的固化收縮會使成形件發(fā)生變形，即在水平方向和垂直方向發(fā)生收縮變形。這里用圖3-3說明其變形過程，如圖3-3(a)所示的成形件懸臂部分，當激光束在液態(tài)樹脂表面掃描，懸臂部分為第一層時，液態(tài)樹脂發(fā)生固化反應并收縮，其周圍的液態(tài)樹脂迅速補充，此時固化的樹脂不會發(fā)生翹曲變形。
然后升降臺下降一個層厚的距離（約0.1 mm），使已固化成形的部分沉人液面以下，其上表面被涂敷一層薄樹脂（厚度與下降的層厚一致），激光束再掃描上表面這層液態(tài)樹脂。上表面這層樹脂發(fā)生固化反應，并與下面一層已固化的樹脂黏結在一起，此時上層新固化的樹脂由于收縮拉動下層已固化的樹脂，結果導致懸臂部分發(fā)生翹曲變形，如圖3 -3(b)所示。
Copyright ? 悟空打印坊0 粵ICP備2020109007號
公安機關備案號:44030902000839
郭生
