3D打印逆向工程常用三維掃描儀有哪些

責任編輯：悟空打印坊發布時間：2019-11-23

分享到：

向工程中常常需要使用到三維掃描儀和3D打印，其流程為樣品3D測繪→三維掃描數據采集→重構模型曲面→完成三維模型→3D打印樣品→產品模具開發、生產。下面悟空打印坊就先為大家介紹三維掃描儀。

三維掃描儀

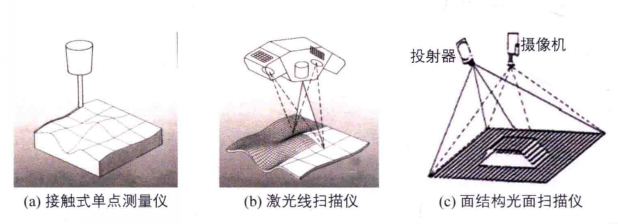

工業中常用的三維掃描儀有接觸式和非接觸式(激光掃描儀或面結構光掃描儀)。常用的三維掃描儀如圖1-5所示,其中,接觸式單點測量儀(見圖1-5(a)的測量精度高,但價格貴,測量速度慢,而且不適合現場工況,僅適合高精度規則幾何體機械加工零件的室內檢測;

非接觸式掃描儀(見圖1-5(b)、(c))采用光電方法可對復雜曲面的三維形貌進行快速測量,其精度能滿足逆向工程的需要,而且對物體表面不會造成損傷,最適合文物和仿古現場的復制需要。非接觸式掃描儀中面結構光面掃描儀的速度比激光線掃描儀快,應用更廣泛。

面結構光面掃描儀使用手持式三維測量儀對被測物體測量時,使用數字光柵投影裝置向被測物體投射一系列編碼光柵條紋圖像并由單個或多個高分辨率的CCD數碼相機同步采集經物體表面調制而變形的光柵干涉條紋圖像,然后用計算機軟件對采集得到的光柵圖像進行相位計算和三維重構等處理,可在極短時間內獲得復
雜工件表面完整的三維點云數據。

面結構光面掃描儀測量速度快,測量精度高(單幅測量精度可達0.03毫米),便攜性好,設備結構簡單,適合于復雜形狀物體的現場測量。這種測量儀可廣泛應用于常規尺寸(10mm~5m)下的工業檢測、逆向設計、物體測量和文物復制等領域。

激光通過探測自身發射的激光回波信號來獲取目標物體的數據信息。因此在掃描過程中，可以不受掃描環境的時空約束進行測量。三維激光掃描技術可以快速、高精度的獲取海量點云數據，可以對掃描目標進行高密度的三維數據采集，從而達到高分辨率的目的。三維激光掃描技術所采集的數據是直接獲取的數字信號，具有全數字特征，易于后期處理及輸出。能夠與其它常用軟件進行數據交換及共享。

以上就是悟空打印坊3D打印加工為大家介紹的有關3D打印逆向工程常用三維掃描儀有哪些的分析，希望可以幫到大家。三維掃描儀是模型獲得的一個重要的途徑，特別是對于已有產品的3D模型，常常通過三維掃描來獲得。
